Oberflächenqualität: Warum sie mehr Einfluss auf Kosten hat, als viele denken
Oberflächenangaben gehören zu den meist unterschätzten Parametern in technischen Zeichnungen. Häufig werden sie erst relevant, wenn Bauteile nicht passen oder zusätzliche Bearbeitung notwendig wird.
In der Praxis begegnen uns zwei Kenngrößen besonders häufig:
- Ra (arithmetischer Mittenrauwert) – beschreibt die durchschnittliche Rauheit und wird meist bei feineren Oberflächen verwendet.
- Rz (mittlere Rautiefe) – zeigt stärker die tatsächlichen Profilspitzen und ist bei groben Ausgangsoberflächen aussagekräftiger.
Beide Werte existieren parallel im Markt und werden je nach Anwendung eingesetzt. Entscheidend ist jedoch weniger der Messwert selbst, sondern die Frage:
In welchem Zustand kommt das Material überhaupt in die Fertigung?
Denn genau hier beginnt der Unterschied zwischen warmgewalztem Material und h9.
Warmgewalztes Material: Der unsichtbare Bearbeitungsschritt
Warmgewalzter Stahl ist weit verbreitet – und das aus gutem Grund. Er ist verfügbar, robust und im Einkauf meist günstiger.
Was häufig übersehen wird:
Die Oberfläche im Rohzustand ist vergleichsweise grob und besitzt keine definierte Maßgenauigkeit am Außendurchmesser.
Typisch sind:
- sogenannte Hülltoleranzen von etwa ±1 mm
- raue, oxidierte Außenflächen
- hohe Rauheitswerte (häufig im Bereich Rz 100 und darüber)

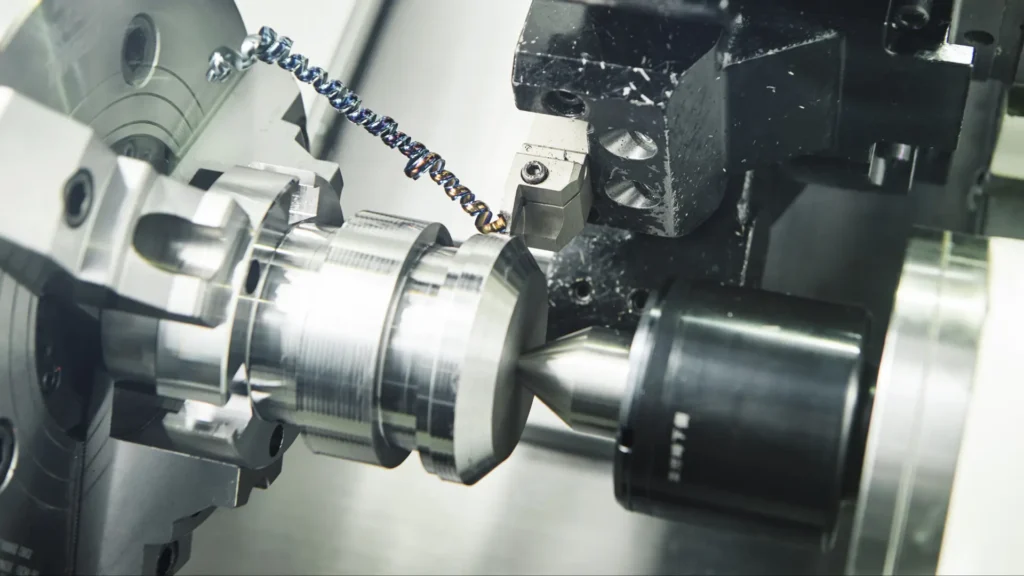

Für viele Drehteile bedeutet das automatisch einen zusätzlichen Fertigungsschritt:
Der Außendurchmesser muss abgedreht werden – selbst dann, wenn er funktional eigentlich keine hohe Genauigkeit benötigt.
Dieser Schritt kostet Zeit. Und Zeit ist in der Zerspanung der größte Kostentreiber.
Was h9 tatsächlich bedeutet
h9 ist ein marktüblicher Auslieferungszustand bestimmter Stähle und Edelstähle, die besonders im Maschinen-, Fahrzeug- und Aggregatebau eingesetzt werden – häufig bei Automatenstählen wie etwa S355-Varianten oder 11SMn30.
Der entscheidende Unterschied:
Das Material wird bereits mit einer definierten Maßhaltigkeit geliefert.
Konkret bedeutet das:
- Passungsklasse h9 auf dem größten Ausgangsdurchmesser
- deutlich bessere Oberflächenqualität (typisch etwa Ra 6,3)
- gleichmäßige, nahezu fertige Außenfläche
Wichtig:
Diese Qualität gilt ausschließlich für den ursprünglichen Stangendurchmesser. Alle später bearbeiteten Flächen entstehen weiterhin durch normale Zerspanung.
Doch genau dieser eine Unterschied verändert die Fertigung erheblich.
Günstigere Preise durch weniger Bearbeitung
Bei warmgewalztem Material lautet der typische Ablauf:
- Rohmaterial einspannen
- Außendurchmesser vollständig überdrehen
- Erst danach eigentliche Bearbeitung starten
Bei h9 entfällt dieser Schritt häufig vollständig.
Der Bearbeiter kann direkt:
- bohren,
- abstechen,
- weiterbearbeiten.
Gerade in automatisierten Drehprozessen reduziert sich dadurch die Maschinenlaufzeit pro Teil deutlich. Und genau hier entsteht das Einsparpotenzial.
Das Material selbst ist zwar pro Kilogramm meist etwas teurer – doch die eingesparte Bearbeitungszeit überkompensiert diesen Unterschied schnell.
Der entscheidende Faktor: Stückzahl
Bei Einzelteilen oder sehr kleinen Losgrößen fällt der Effekt oft kaum auf. Automatisierte Prozesse benötigen Rüstzeit, die zunächst als Fixkosten wirkt.
Mit steigender Stückzahl verschiebt sich das Verhältnis jedoch deutlich.
Typisches Praxisbild:
- kleine Stückzahlen → kaum Unterschied
- mittlere Serien → erste Kostenvorteile sichtbar
- größere Serien → h9 wird häufig klar wirtschaftlicher
Der Grund ist einfach:
Die einmal eingerichtete Fertigung produziert schneller, weil ein kompletter Bearbeitungsschritt entfällt.
Viele Einkäufer vergleichen lediglich Materialpreise – und übersehen genau diesen Effekt.
Warum viele Unternehmen dieses Potenzial übersehen
In der Praxis beobachten wir bei Laserhub häufig denselben Ablauf:
Der Einkäufer sucht gezielt nach einem Werkstoff, wählt das bekannte warmgewalzte Material – und betrachtet Alternativen gar nicht mehr.
h9 wird oft schlicht übersehen, obwohl es verfügbar wäre.
Dabei lohnt sich gerade bei Serienfertigung eine einfache Gegenprüfung:
Nicht nur das Material vergleichen, sondern die gesamte Fertigung betrachten. Kalkulieren Sie die gewünschten Bauteile in beiden Varianten kostenlos auf der Laserhub-Plattform und entscheiden Sie sich anschließend für die kostengünstigste Variante.
Wann sich ein Blick auf h9 besonders lohnt
Prüfen Sie eine h9-Variante insbesondere dann, wenn:
- der größte Außendurchmesser funktional bestehen bleibt,
- das Bauteil einen großen Anteil an roher Oberfläche hat,
- Serien oder wiederkehrende Bedarfe vorliegen,
In diesen Fällen kann ein scheinbar teureres Ausgangsmaterial zu einem günstigeren Endbauteil führen.
