Metall gravieren
Seriennummern, Namen der Bauteile oder andere Gravierungen direkt auf Ihr Bauteil aufbringen lassen.
Perfekt, um bei Ihrer Konstruktion die Übersicht zu behalten.

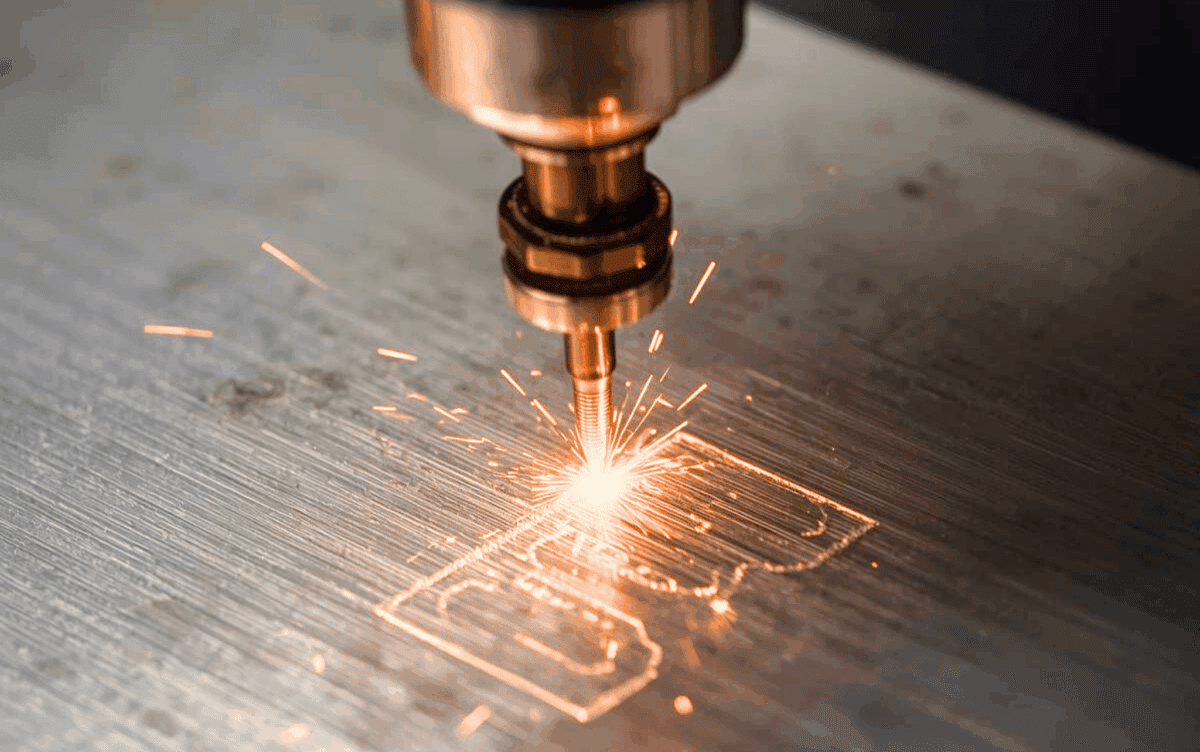

Beständige Lasergravur auf Metall
Für transparente Prozessketten ist es heutzutage oft üblich, Identifikationsmerkmale wie Seriennummern direkt ins Metall gravieren zu lassen. Die Lasergravur ist eine wirtschaftliche Methode, beständige Markierungen aufzubringen. So bewahren Sie in Ihren Logistik- oder Montageprozessen stets die volle Übersicht.
Sie wählen während der Konfiguration Ihres Auftrags auf der Laserhub-Plattform aus, ob Sie das Blech gravieren lassen wollen. Sie hinterlegen dann den gewünschten Text beziehungsweise die benötigte Zahlenfolge. In der PDF-Zeichnung machen Sie Angaben zur Position der Gravur. Den Rest übernehmen die fähigen Produzenten unseres Netzwerks.
4 Möglichkeiten, eine Gravur anzulegen
In der Datei anlegen
Positionsnamen übernehmen
Dateinamen übernehmen
Eigenen Text eingeben
So können Sie Gravuren auf der Plattform auswählen:
Rahmenbedingungen für die Lasergravur
Hinweise zur Fertigung
Textlänge:
- Ihre Laserbeschriftung darf bis zu 60 Zeichen inklusive Leerzeichen enthalten.
Automatisches Auslesen der Gravuren aus der CAD-Datei:
- Unsere Plattform kann freie Gravuren, die in Ihrer Konstruktion enthalten sind, automatisch auslesen.
- Wenn Sie Ihre Konstruktion per 3D-Datei (z.B. .step) einreichen, ist es wichtig, dass die Gravuren (als Vertiefung) mit einer Mindesttiefe von 0,2 mm angelegt sind, damit diese korrekt erkannt werden können. Punkte oder Kreise werden unter Umständen als Bohrungen erkannt, besser ist eine Gravur mittels Linien/ Konturen.
- Bei 2D-Dateien (z.B .dxf) ist zu beachten , dass die Gravuren durch Verwendung von gelben Linien gekennzeichnet sind. Nur auf diese Weise werden sie automatisch von unserer Plattform erkannt. Durch weiße Linien schneidet der Laser vollständig durch.
- Um Ihre Bauteile kennzeichnen zu lassen, können Sie entsprechende Textgravuren auch in der Bestellung direkt konfigurieren.
Materialien
Grundsätzlich lassen sich alle bei uns verfügbaren Materialien gravieren. Besonders gute Ergebnisse erzielen Sie bei:
Beachten Sie jedoch folgende Einschränkungen:
- Bei Aluminium und Kupfer kann es aufgrund der stark reflektierenden Oberfläche zu Einschränkungen kommen – daher ist eine Gravur hier nicht in jedem Fall möglich.
- Für folierte Materialien bieten wir aus Qualitätsgründen keine Gravur an.
Nutzen Sie einfach unseren Materialkonfigurator, um die aktuelle Verfügbarkeit aller Materialien jederzeit in Echtzeit abzurufen.
Gravierungsverfahren bei Laserhub
Wir bieten bei Laserhub keine „klassische Gravur“ mit einem Gravurlaser, sondern eine leichte Oberflächenmarkierung während des Schneideprozesses. Bei dieser Gravur im Schneidprozess mittels eines Co2- oder Faser-Schneidlasers handelt es sich um eine Markierung oder leichte Ätzung der Metalloberfläche, die sich grundlegend von einer tiefen, kontrastreichen Gravur durch einen dedizierten Gravurlaser unterscheidet.
Bitte beachten Sie die folgenden Spezifika und die daraus resultierende Erwartungshaltung:
Art der Gravur und optische Erscheinung
| Merkmal | Gravur im Schneidprozess | Klassische Gravur (Dedizierter Gravurlaser) |
| Tiefe | Sehr gering (Mikrometerbereich), es handelt sich eher um eine Oberflächenmarkierung oder eine leichte Ätzung. | Deutlich tiefer (tiefere Fräsung oder Materialabtrag). |
| Kontrast | Geringer und subtiler. Der Kontrast entsteht durch eine leichte Verfärbung, Anlassfarben (Oxidation) oder eine Veränderung der Oberflächenstruktur. | Sehr hoch. Der Kontrast entsteht durch die Tiefe und den Abtrag des Materials. |
| Widerstandsfähigkeit | Etwas empfindlicher gegen mechanischen Abrieb, kann bei starker Beanspruchung oder nachträglichem Schleifen/Polieren verblassen. | Sehr widerstandsfähig, da sie tief im Material verankert ist. |
| Haptik | Kaum spürbar auf der Oberfläche, eher glatt. | Deutlich spürbar und taktil. |
Spezifische Erwartungen an die Markierung
- Lesbarkeit: Die Markierung ist bei gutem Lichteinfall und auf glatten Oberflächen gut lesbar, aber nicht so auffällig oder tiefschwarz/weiß wie eine Gravur. Die Sichtbarkeit hängt stark vom Material und der Oberflächenbeschaffenheit ab.
- Linienstärke: Die feinstmögliche Linienstärke ist durch den Fokuspunkt des Schneidlasers limitierter als bei einem reinen Gravurlaser, der oft einen viel feineren Strahl hat.
- Funktion: Die Gravur im Schneidprozess dient primär der Kennzeichnung (z.B. Teilenummern, Logos, Positionsmarkierungen) und nicht der Erzeugung eines hochwertigen, tiefen Veredelungseffekts.
Wir nutzen die Effizienz und Präzision unserer Hochleistungslaser im gleichen Arbeitsgang des Zuschnitts, um Ihnen eine kosteneffiziente und präzise Markierung zu bieten.
Wenn Sie eine tiefe, sehr kontrastreiche und taktil fühlbare Gravur wünschen, empfehlen wir Ihnen, ein separates Gravurverfahren bei einem Dienstleister in Anspruch zu nehmen, der sich auf dedizierte Lasergravur oder Fräsgravur spezialisiert hat.
Jetzt lasergravierte Teile bestellen
Über den Registrations-Button können Sie sich in wenigen Sekunden kostenlos auf unserer Plattform registrieren, um auf unser gesamtes Angebot zuzugreifen. Wenn Sie sich bereits registriert haben, müssen Sie sich nur einloggen, um Ihren nächsten Auftrag zu konfigurieren.
So funktioniert die Bestellung von gravierten Teilen
