Hinweis beim Bauteil-Upload: Was wir erkennen – und was wir fertigen

Der Hinweis schafft bereits vor der Bestellung Klarheit darüber, welche Merkmale im angebotenen Fertigungsumfang enthalten sind. Denn auch wenn eine Geometrie in der CAD-Datei erkannt wird, bedeutet das nicht automatisch, dass sie kalkuliert und gefertigt wird.

Welche Merkmale betroffen sind und was Sie vor der Bestellung beachten sollten, erklärt unser Experte Christian Gebhardt.

Was passiert beim Upload?

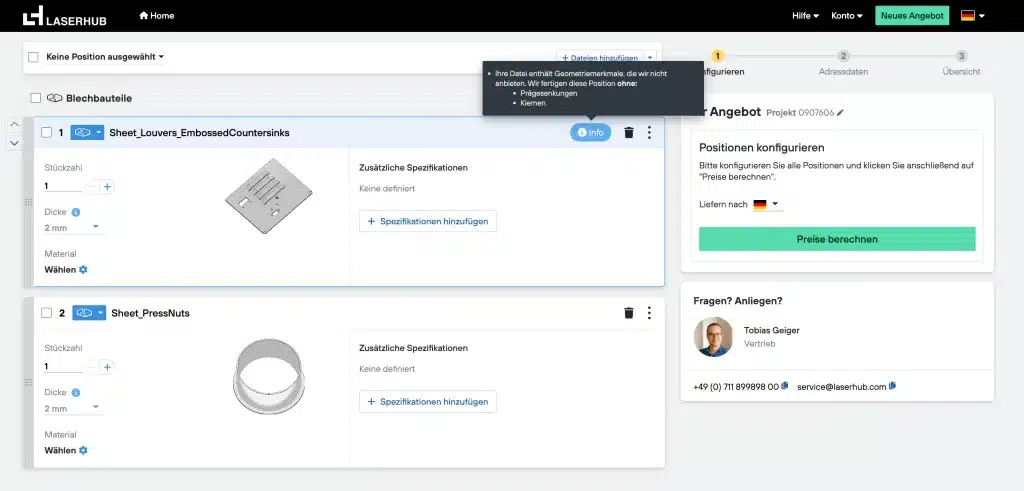

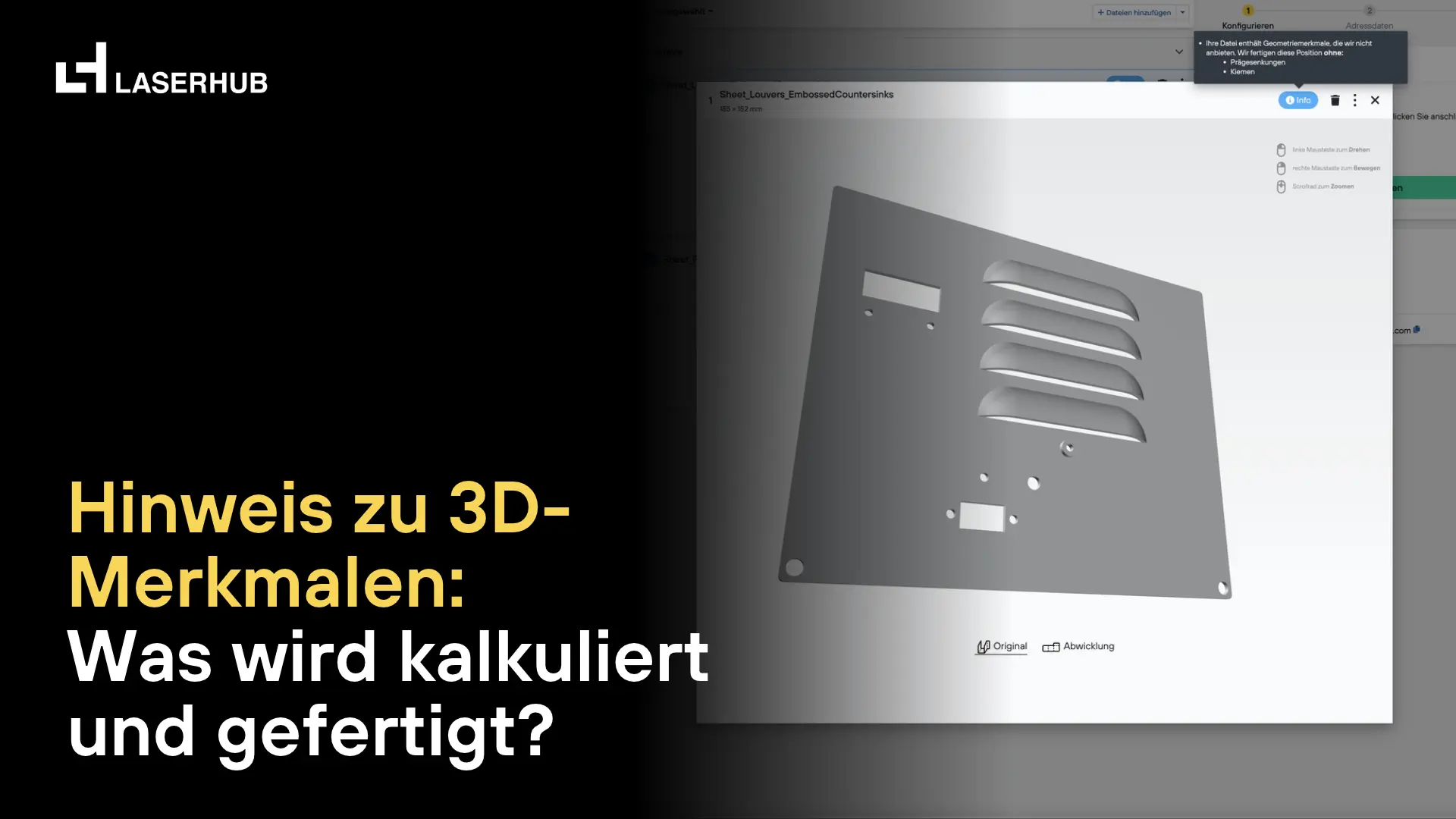

Beim Upload analysiert Laserhub automatisch die Geometrie Ihres Blech– oder Rohrteils. Erkennt das System ein Merkmal, das nicht zum angebotenen Fertigungsumfang gehört oder anders als konstruiert umgesetzt wird, erscheint an der betroffenen Position ein Info-Symbol in der oberen rechten Ecke.

Über das Info-Symbol erhalten Sie weitere Informationen dazu, wie wir mit dem erkannten Merkmal umgehen.

Wichtig: Dass ein Merkmal in Ihrer CAD-Datei erkannt wird, bedeutet nicht automatisch, dass es auch gefertigt wird. Maßgeblich ist der Fertigungsumfang, der Ihnen im Bestellprozess angezeigt wird.

Sie können das Teil in vielen Fällen trotzdem bestellen. Ist das Merkmal jedoch für die Funktion Ihres Bauteils erforderlich, sollten Sie uns vor der Bestellung kontaktieren.

Welche Merkmale sind betroffen?

Ein Hinweis kann derzeit unter anderem bei folgenden Merkmalen erscheinen:

• Stegen
• Fasen
• Vertiefungen
• Prägesenkungen und Prägungen
• Laschen und Kiemen
• Stufenbohrungen

Bei einigen Merkmalen kann die technische Einordnung durch unsere Analyse von Ihrer ursprünglichen Konstruktionsabsicht abweichen.

Vertiefungen

Vertiefungen werden häufig als Gravur erkannt – insbesondere dann, wenn sie im CAD-Modell ähnlich wie eine Frästasche konstruiert wurden. Wird das Merkmal im Bestellprozess als Gravur ausgewiesen, behandeln wir es bei der Fertigung in der Regel ebenfalls als Gravur.

Benötigen Sie stattdessen eine Vertiefung mit einer bestimmten Tiefe oder Funktion, kontaktieren Sie uns bitte vor der Bestellung.

Zylindrische Senkungen

Zylindrische Senkungen erkennt unser System derzeit als Stufenbohrungen. Diese Geometrien sollen künftig auch entsprechend gefertigt werden. Solange diese Fertigungsoption noch nicht regulär verfügbar ist, sollten Sie uns vor der Bestellung kontaktieren, wenn die Senkung für die Funktion Ihres Bauteils erforderlich ist.

Was sollten Sie vor der Bestellung beachten?

Prüfen Sie zunächst, ob das erkannte Merkmal für die Funktion Ihres Bauteils erforderlich ist.

• Das Merkmal ist nicht erforderlich: Sie können das Teil wie gewohnt bestellen. Beachten Sie, dass das Merkmal entfallen oder anders als in Ihrer CAD-Datei dargestellt umgesetzt werden kann.
• Das Merkmal ist funktional erforderlich: Kontaktieren Sie uns bitte vor der Bestellung. Verlassen Sie sich in diesem Fall nicht allein auf den angezeigten Preis und Liefertermin. Gemeinsam prüfen wir, ob und wie das Merkmal gefertigt werden kann und welche Auswirkungen sich daraus auf Preis und Liefertermin ergeben.

Welche Besonderheiten gelten für Fasen?

Bei Fasen unterscheiden wir zwischen Rohr- und Blechteilen.

Fasen an Rohrteilen

Fasen gehören bei Rohrteilen zum regulären Angebot, wenn sie als vollständiger 3D-Schnitt ausgeführt werden. Dabei verläuft die Fase über die gesamte Schnittkante.

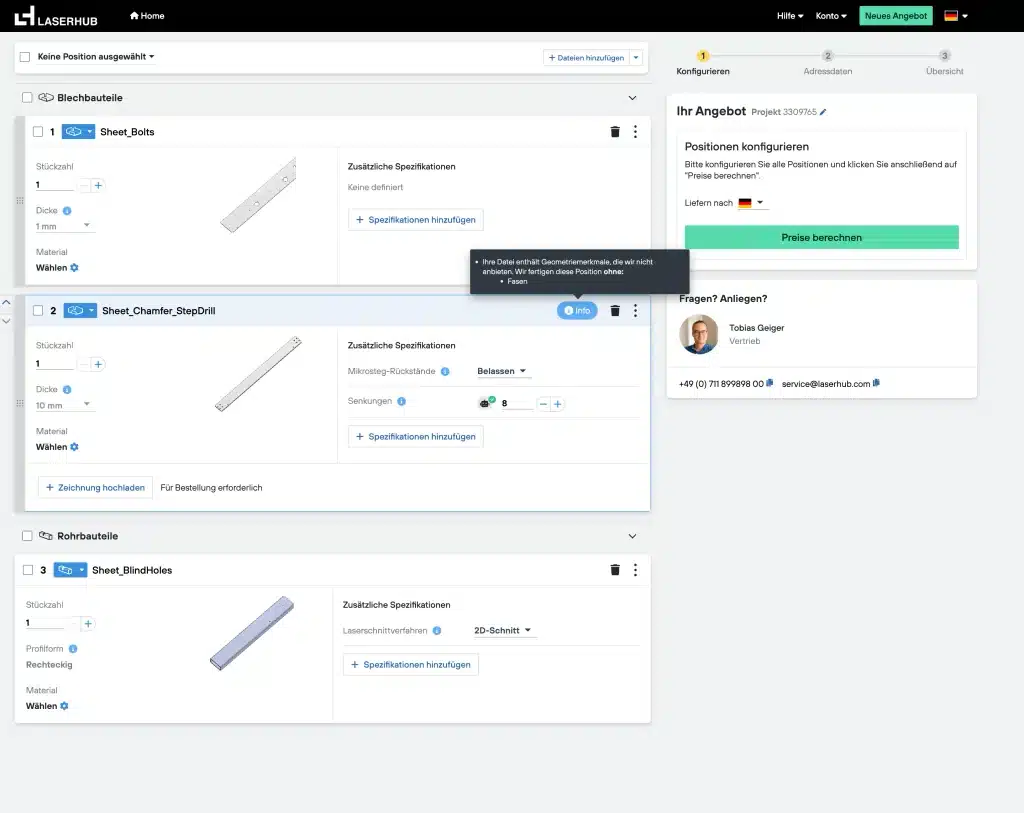

Kleine oder partielle Fasen, die nur einen Teil der Schnittkante betreffen, gehören nicht zum regulären Fertigungsumfang. Erkennt unsere Analyse eine solche Teilfase, erscheint an der betroffenen Position ein entsprechender Hinweis.

Fasen an Blechteilen

Bei Blechteilen unterscheiden wir zwischen Teilfasen und vollständigen Fasen:

• Teilfasen werden erkannt und im Bestellprozess mit einem Hinweis gekennzeichnet.
• Vollständige Fasen, die sich über die gesamte Materialstärke erstrecken, können derzeit nicht über den regulären Bestellprozess konfiguriert werden.

Wenn Sie zu einem Blechteil eine Zeichnung hochladen, in der eine vollständige Fase angegeben ist, erhalten Sie vor der Bestellung einen Warnhinweis. Die Preiskalkulation wird so lange zurückgehalten, bis die Zeichnungsanalyse abgeschlossen ist. Dadurch erscheint der Hinweis immer, bevor ein Preis für die betroffene Position berechnet wird.

Die vollständige Fase wird nicht automatisch gemäß Zeichnung gefertigt. Wird sie für die Funktion Ihres Blechteils benötigt, kontaktieren Sie uns bitte, bevor Sie die Bestellung abschließen.

Fazit: Prüfen Sie, ob das Merkmal benötigt wird

Ein Hinweis bedeutet nicht, dass Ihr Bauteil grundsätzlich nicht bestellbar ist. Er informiert Sie darüber, dass ein erkanntes Geometriemerkmal nicht oder nicht wie konstruiert gefertigt wird.

Ist das Merkmal für Ihr Bauteil nicht erforderlich, können Sie die Bestellung in der Regel wie gewohnt fortsetzen. Ist es funktional relevant, kontaktieren Sie uns bitte vor der Bestellung. So lässt sich vorab klären, wie Ihr Teil gefertigt werden kann und welche Auswirkungen sich auf Preis und Liefertermin ergeben.

Laden Sie Ihr Bauteil und gegebenenfalls die zugehörige Zeichnung hoch, um Preis und Liefertermin online zu prüfen. Bei Fragen zu einem erkannten Merkmal hilft Ihnen unser Team gerne weiter.
