PDF-Zeichnung für Ihre CNC-Bauteile

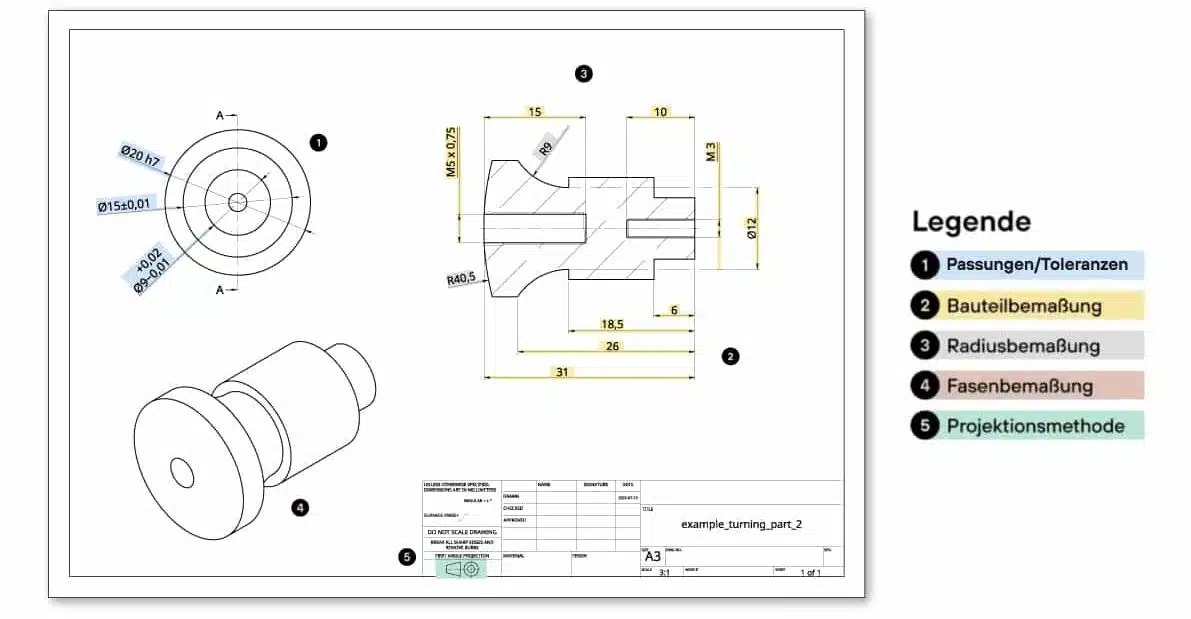

Die technische Zeichnung nutzen wir, um Ihr CNC-Bauteil perfekt zu produzieren.
1. Passungen/Toleranzen
Passungen und Toleranzen sollten Normgerecht dargestellt werden, parallel zu den Linien.
2. Bauteilbemaßung
Die allgemeine Bauteilbemaßung ist die wichtigste Information einer technischen Zeichnung. In der Bauteilbemaßung werden auch Fertigungstoleranzen angegeben, falls diese gewünscht sind. Es ist im Allgemeinen immer darauf zu achten, dass das Bauteil auf der technischen Zeichnung unabhängig von der CAD-Datei des Bauteils vollständig bemaßt ist, sodass nach der Zeichnung gefertigt werden kann.
3. Radiusbemaßung
Falls sich an Ihrem Bauteil Radien befinden, die auch gefertigt werden sollen, ist es wichtig, diese korrekt zu bemaßen. Zum Beispiel, soll ein Element mit einem Radius von 5mm gefertigt werden, dann muss dieser mit einem “R5” in der technischen Zeichnung gekennzeichnet werden.
4. Fasenbemaßung
Falls sich an Ihrem Bauteil Fasen befinden, die auch gefertigt werden sollen, ist es wichtig, diese korrekt zu bemaßen. Zum Beispiel, soll eine 45° Fase mit einer Kathetenlänge von 5 mm gefertigt werden, dann muss diese mit einem „5×45°“ in der technischen Zeichnung angegeben werden.
5. Angaben zur Projektionsmethode
Das Bauteil wird üblicherweise in einer 3-Seiten-Projektion dargestellt. Unsere Produzenten verwenden die europäische Projektionsmethode entsprechend der Beispielzeichnung. Hiervon lässt sich ablesen, wie die Ansichten von der Hauptansicht abgeleitet werden. Sollten Sie eine andere Projektionsmethode verwenden, können wir keine Fertigung nach Zeichnung garantieren.
Automatisches Auslesen von Toleranzen und Passungen
Toleranzen, Passungen und Gewinde Ihrer Dreh-, Fräs- und Drehfrästeile werden automatisch aus der technischen Zeichnung ausgelesen. Diese können Sie direkt zusammen mit den CAD-Dateien in Schritt-1 hochladen. Unsere Anforderungen an die technische Zeichnung entnehmen Sie den Konstruktionsrichtlinien für CNC-Bauteile.
