Was ist eine Zentrierbohrung?

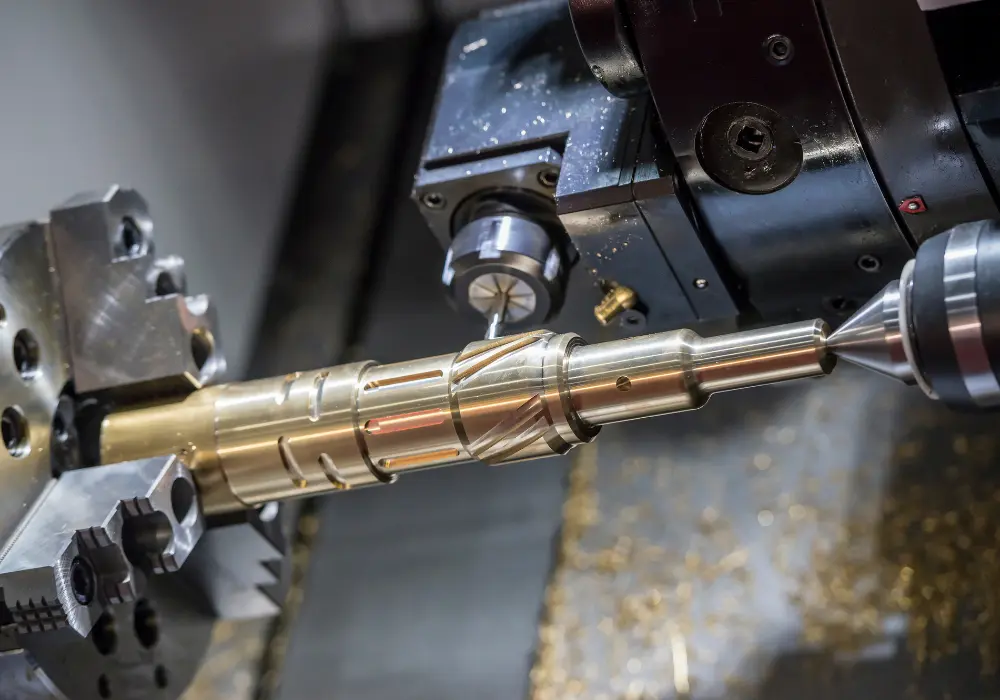

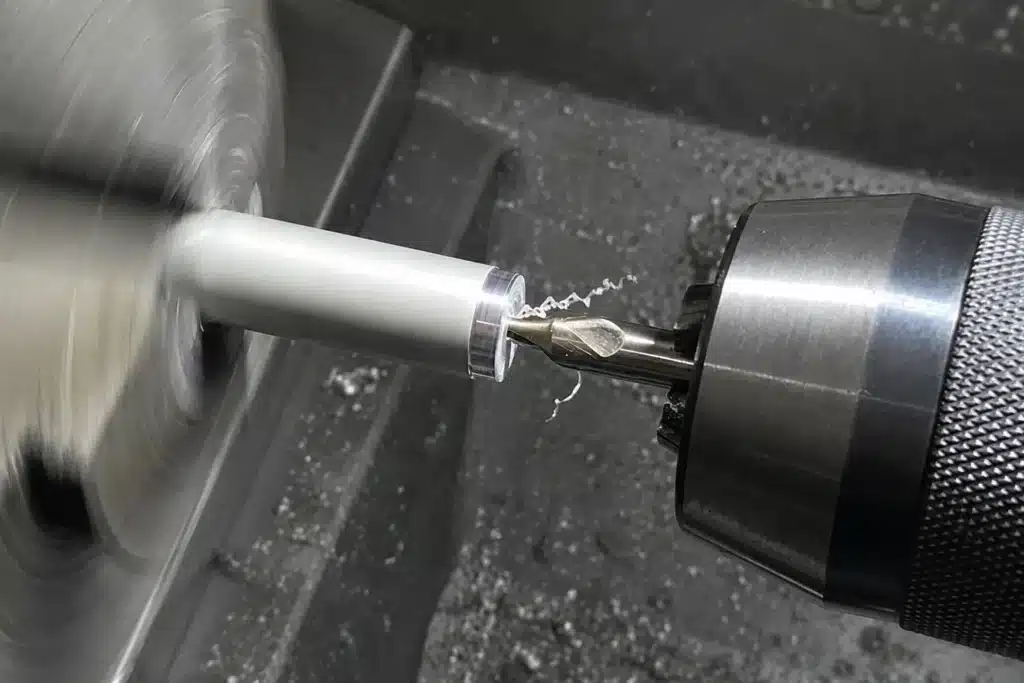

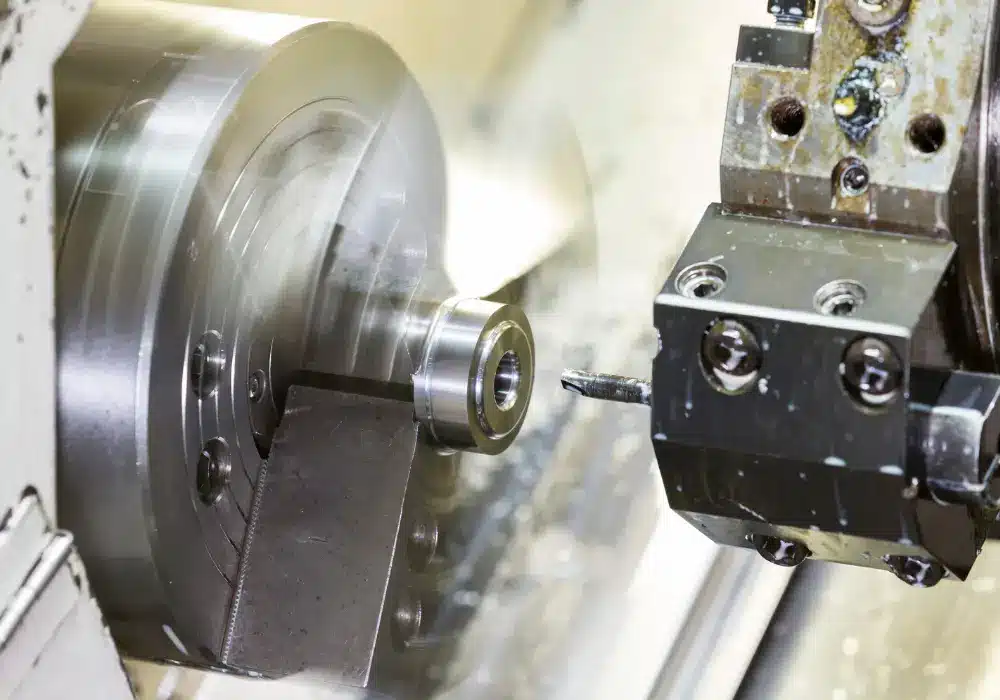

Zentrierbohrungen kommen überwiegend bei Drehteilen zum Einsatz. Sie werden mittig auf der Stirnfläche eines Bauteils eingebracht und dienen als definierter Aufnahmepunkt für die Spitze des Reitstocks.

Während der Bearbeitung wird das Werkstück dadurch zusätzlich abgestützt. Das ist insbesondere bei längeren oder schlanken Bauteilen wichtig, da diese während der Rotation und Bearbeitung zu Schwingungen oder Durchbiegungen neigen können.

Zentrierbohrungen sind genormt. Die Norm DIN 332-1 definiert verschiedene Ausführungen und Abmessungen, die je nach Anwendung eingesetzt werden. Dazu gehören die Formen A, B, C und R.

Die konkrete Ausführung ist dabei weniger wichtig als die grundsätzliche Information: Darf eine Zentrierbohrung eingebracht werden oder nicht?

Wann wird eine Zentrierbohrung benötigt?

Eine häufige Frage lautet: Ab welcher Länge braucht ein Drehteil eine Zentrierbohrung?

Die Antwort ist überraschend komplex.

Es gibt keinen festen Grenzwert, bei dem automatisch eine Zentrierbohrung erforderlich wird. Die Entscheidung hängt immer von mehreren Faktoren gleichzeitig ab:

• Material
• Länge des Bauteils
• Durchmesser des Bauteils
• geforderte Toleranzen
• Oberflächenanforderungen
• Bearbeitungsmerkmale wie Passfedernuten oder Passungen
• Stückzahl und Prozessanforderungen

Nate Underwood, CNC-Experte bei Laserhub, erklärt:

Deshalb kann ein langes Bauteil problemlos ohne Zentrierbohrung gefertigt werden, während ein anderes, deutlich kürzeres Bauteil eine zusätzliche Abstützung benötigt.

Praxisbeispiel: Wann eine Zentrierbohrung sinnvoll sein kann

Stellen wir uns eine lange Welle vor, die über ihre gesamte Länge enge Passungen einhalten muss. Zusätzlich soll eine Passfedernut eingebracht werden und die Oberfläche bestimmte Qualitätsanforderungen erfüllen.

Während der Bearbeitung wirken Kräfte auf das Werkstück. Ohne zusätzliche Abstützung kann sich das Bauteil minimal bewegen oder durchbiegen. Selbst kleinste Abweichungen können sich auf die Passung oder Oberflächenqualität auswirken.

Eine Zentrierbohrung ermöglicht in diesem Fall die Unterstützung durch den Reitstock und trägt dazu bei, die geforderten Eigenschaften zuverlässig einzuhalten.

Praxisbeispiel: Wann keine Zentrierbohrung erforderlich ist

Anders sieht es bei einem kurzen Bolzen mit großem Durchmesser aus.

Wenn keine engen Passungen vorhanden sind, die Bearbeitung überschaubar bleibt und das Bauteil ausreichend stabil eingespannt werden kann, lässt sich die Fertigung häufig auch ohne zusätzliche Abstützung durchführen.

In solchen Fällen bringt eine Zentrierbohrung oft keinen nennenswerten Vorteil.

Diese Beispiele zeigen, warum die Entscheidung nicht allein von der Länge eines Bauteils abhängt.

Warum Konstrukteure die Fertigung mitdenken sollten

Viele Rückfragen in der Fertigungsplanung entstehen nicht durch Fehler in der Konstruktion, sondern durch fehlende Informationen.

Für den Produzenten stellt sich häufig die Frage: Darf eine Zentrierbohrung eingebracht werden oder nicht?

Wenn diese Information weder in der CAD-Datei noch in der Zeichnung enthalten ist, muss sie zunächst geklärt werden. Dadurch entstehen zusätzliche Abstimmungsschleifen zwischen Fertigung, Beschaffung und Konstruktion.

Gerade bei komplexeren Projekten oder engen Zeitplänen kann das wertvolle Zeit kosten.

Nate Underwood bringt es auf den Punkt:

Was sollte in Zeichnung oder CAD-Modell angegeben werden?

Die einfachste Lösung besteht darin, die gewünschte Zentrierbohrung direkt im CAD-Modell zu berücksichtigen.

Alternativ kann die Information auch eindeutig auf der technischen Zeichnung hinterlegt werden, beispielsweise durch einen Hinweis auf eine Zentrierbohrung nach DIN 332-1 mit der entsprechenden Form.

Ebenso wichtig ist jedoch der umgekehrte Fall.

Wenn eine Zentrierbohrung ausdrücklich nicht zulässig ist, sollte dies ebenfalls dokumentiert werden. So wissen Produzenten bereits vor Beginn der Fertigungsplanung, welche Anforderungen gelten.

Dadurch lassen sich Rückfragen vermeiden und die Planungssicherheit für alle Beteiligten erhöhen.

Mehr Planungssicherheit durch klare Vorgaben

Die eigentliche Zentrierbohrung verursacht nur einen sehr geringen zusätzlichen Bearbeitungsaufwand. Ihr größter Nutzen liegt an anderer Stelle.

Klare Vorgaben helfen dabei,

• Rückfragen zu reduzieren
• Fertigungsprozesse schneller zu planen
• Produzenten schneller zuzuweisen
• die Produktionsfreigabe zu beschleunigen
• Unsicherheiten während der Auftragsabwicklung zu vermeiden

Gerade bei wiederkehrenden Bauteilen oder höheren Stückzahlen macht sich dieser Vorteil oft bemerkbar.

Fazit: Kleine Bohrung, großer Einfluss

Eine Zentrierbohrung gehört zu den Details, die auf einer Zeichnung leicht übersehen werden können. Für die Fertigung kann sie jedoch einen erheblichen Unterschied machen.

Ob eine Zentrierbohrung erforderlich ist, hängt immer von der konkreten Anwendung ab. Länge, Durchmesser, Toleranzen, Oberflächenanforderungen und Bearbeitungsmerkmale müssen gemeinsam betrachtet werden.

Wer diese Entscheidung bereits bei der Konstruktion trifft und eindeutig dokumentiert, schafft die Grundlage für eine stabile Fertigung, vermeidet unnötige Rückfragen und sorgt für mehr Planungssicherheit im gesamten Beschaffungsprozess.

Denn wie so oft gilt auch hier: Die besten Fertigungsprozesse beginnen nicht an der Maschine, sondern bereits bei der Konstruktion.
