CNC-Drehen
Ihr verlässlicher Partner fürs Projektgeschäft
CNC-Bearbeitung mit Laserhub
Unsere Stärke liegt dort, wo Sie die größten Bedarfe haben: Gängige Teile in üblichen Materialien sind unser Brot- und Buttergeschäft. Überzeugen Sie sich einfach selbst von unseren kompetitiven Preisen und attraktiven Lieferzeiten! Wenn Sie für die Deckung Ihrer Bedarfe mit uns zusammenarbeiten, sparen Sie deutlich Prozesskosten und Zeit, da Lieferantensuche und -management komplett entfallen.
Bei Laserhub trifft ein effizienter Einkaufsprozess in einfacher Benutzeroberfläche auf ein faires Geschäftsmodell und attraktive Preise.
Vorteile für Unternehmen
Über unsere Plattform kalkulieren Sie kostenlos Ihre Teilebedarfe und wählen Ihr bevorzugtes Lieferfenster. Ab Auftragseingang übernehmen wir als Ihr Vertragspartner. Wir sorgen für die Fertigung in unserem sorgfältig ausgewählten Netzwerk sowie die punktgenaue Lieferung – ab Losgröße 1 bis zur Serie mit bis zu 3.000 Teilen pro Position.
Bequemer Zukauf von Muster- und Einzelteilen
Feinste Toleranzen
Klein- bis Mittelserie möglich
Rahmenbedingungen für Ihre Drehteile
Fertigungsmöglichkeiten
Fertigungsverfahren:
- Drehen
- Dreh-Fräsen (bis zu 4 Achsen)
Oberflächengüte:
- bis zu einem Mittenrauwert von Ra 0,4.
Gewinde:
- alle gängigen metrischen Gewinde
- Zollgewinde
- Trapezgewinde
Passungen:
- Toleranzen bis zu einer Genauigkeit nach Toleranzklasse IT6.
Nachbehandlungen:
- Noch nicht im Angebot
Materialien
Für Ihre Drehteile können Sie auf die gesamte Bandbreite unseres Materialangebots zurückgreifen.
Welche Legierungen genau verfügbar sind, entnehmen Sie entweder auf der Laserhub-Plattform nach dem Login oder Sie prüfen es vor dem Upload ohne Anmeldung mit unserem Materialkonfigurator.
Abmaße
- Durchmesser: 5 bis 230 mm
- Länge: 1-350 mm (bei Ø<60 mm) und 10-350 mm (bei Ø>60 mm)
Lieferfenster und Konditionen
- Laserhub regelt die Art und Weise der Lieferung für Sie, Sie wählen einfach das gewünschte Lieferfenster aus.
- Express-Lieferung: Wenn Sie Ihre Drehteile bis 11 Uhr bestellen, können Sie schon ab 8 Werktage später mit der Lieferung rechnen.
Hinweise zu problematischen Prozesschritte
- Bei den dünnwandigen Drehteilen darf der Durchmesser von 5 mm zwischen dem Innen- und Außendurchmesser nicht unterschritten werden.
- Bei der Fertigung von Tieflochbohrungen mit einem Durchmesser 2 bis 6 mm ist max. 6xBohrerdurchmesser (BD) möglich. Fertigung von Tieflochbohrungen über 6xBD kann zu Schwierigkeiten in der Auftragszuweisung führen.
- Im Falle, dass eine Bearbeitung der zweite Seite nötig ist, so muss es eine ausreichende Spannfläche, also genügend Material zum Spannen vorhanden sein, außgeschlossen sind Gewinde und konische Flächen.
Toleranzen
Drehteile werden bei Laserhub standardmäßig nach DIN ISO-2768mK gefertigt. Wenn Ihr Bauteil genauere Toleranzen oder zusätzliche Passungen enthält, können Sie das ganz einfach konfigurieren: Wir fertigen Ihre Drehteile bis zu einer Genauigkeit von 0,008mm bzw. der ISO-Toleranzklasse IT6. Details finden Sie in den Konstruktionsrichtlinien für Drehteile.
Stückzahlen
Wir sind spezialisiert auf Klein- und Mittelserien für Projektbedarfe. Sie können bis zu 3.000 Teile pro Position kalkulieren.
Dateiformate
Sie können Ihre Drehteile in den folgenden Dateiformaten hochladen.
- SLDPRT
- PAR
- IPT
- PRT
- CATPART
- ASM
- JT
- STP/STEP
- S3D
Bitte beachten: Zur Kalkulation Ihres Auftrags benötigen wir zwingend PDF-Zeichnungen. Mehr dazu in unseren Konstruktionsrichtlinien.
Hinweise zu Qualitätsstandards
Zusammen mit unseren Produzenten haben wir für Fertigung der Drehteile folgenden Standards definiert, damit Sie sich auf unsere Qualität verlassen können:
Oberflächenqualität:
- An den Funktionsflächen (Passungen, geschlichtete und feingeschlichtete Flächen) sind keinerlei Kratzer und Schlagstellen zulässig. Diese Flächen sind entsprechend auf den technischen Zeichnungen mit Oberflächenrauheit bzw. Toleranzen genau definiert.
- Auf den geschruppten Flächen sind die entsprechenden Flächen auf den technischen Zeichnungen mit Oberflächenrauheit genau definiert.
- An den rohen Flächen sind sichtbare, spürbare Kratzer und Schlagstellen, die durch Transport oder Handling entstehen können, zulässig.

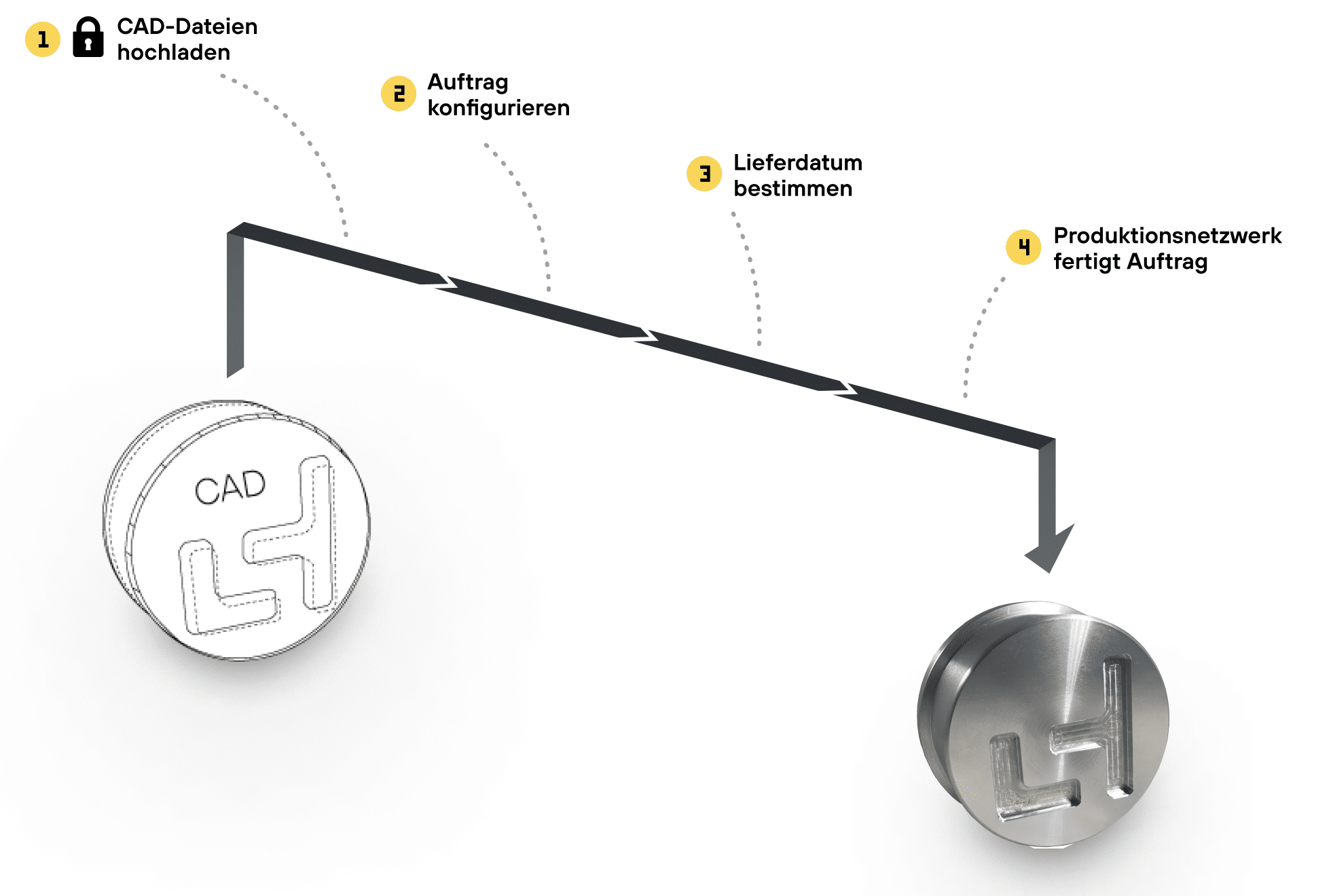

So funktioniert die Bestellung von Drehteilen
Konfigurieren Sie Ihre Drehteile mit Laserhub
Über den Registrations-Button können Sie sich in wenigen Sekunden kostenlos und unverbindlich auf unserer Plattform registrieren, um auf unser gesamtes Angebot zuzugreifen.
Sie haben Fragen?
Kontaktieren Sie uns! Unser Team freut sich, Ihnen weiterhelfen zu können.
Wissenswertes zu Fertigungsmöglichkeiten und Anwendungen von Drehteilen
Bei der Drehteile-Fertigung handelt es sich um ein spanendes Verfahren. Verschiedene Werkzeuge bearbeiten das rotierende Werkstück zum gewünschten Ergebnis. Durch die Verfahrenssteuerung per Computer handelt es sich beim CNC-Drehen um ein hochpräzises, flexibles Bearbeitungsverfahren, das sich für eine Vielzahl von Bauteilen empfiehlt. So verwirklichen wir für Ihre Drehteile Kleinserien, aber auch große Aufträge.
